一、產品概述：

KODIN 9系列-FM管道防腐層探測儀可以在管道密集的區域?qū)δ繕?biāo)管道進行定位。

操作者可測出由系統發射機施加的信號電流的大小和方向，接收機進行必要的計算，可以通過測量得到計算結果?？梢栽诓婚_挖防腐層的情況下準確定位缺陷點。

KODIN 9系列-FM管道防腐層探測儀搭載安卓系統，可以在系統自帶 App 中獲取測量參數，在連接WIFI的情況下，還可以將實時繪圖、測繪和探測結果直接分享至手機端或者電腦端。

二、性能參數：

搭配發射機型號：S80

發射機頻率頻率：4Hz+128Hz、4Hz+8Hz+128Hz、4Hz+8Hz+640Hz、1kHz

發射機電源：內置33.6V 10.4Ah鋰電池+外置直流電源（選配）

探測距離：15km

發射機功率：80W

探測深度：15米

發射機輸出電流：100mA、200mA、400mA、600mA、800mA、1A

GNSS衛星定位精度：亞米級

定位坐標格式轉換：支持

探測測繪一體：不支持

實時點距：支持

數據存儲：支持

定制APP：支持

導出數據：Excel、Word、ZIP

發射機連接輸出方式：直連

接收機接收頻率：F1(4Hz+128Hz)、F2(4Hz+8Hz+128Hz)、F3(4Hz+8Hz+640Hz)、128Hz、512Hz、1kHz

管道定位精度：深度的±5%（0-3m）

深度測量精度：±5%

電流測量精度：±5%

漏點定位精度：±10cm

A字架：標配

接收機顯示屏幕：4寸IPS觸摸式高清液晶屏

數據接口：無線通信和USB接口

存儲方式：16GB eMMC，可擴展32GB TF卡

使用環境：相對濕度：≤90%;溫度：- 10℃～+40℃

接收機電池：3.7V  12000mAh鋰電池

接收機工作時間：接收機：10～20小時

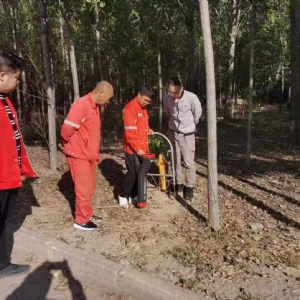

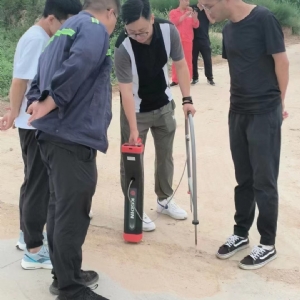

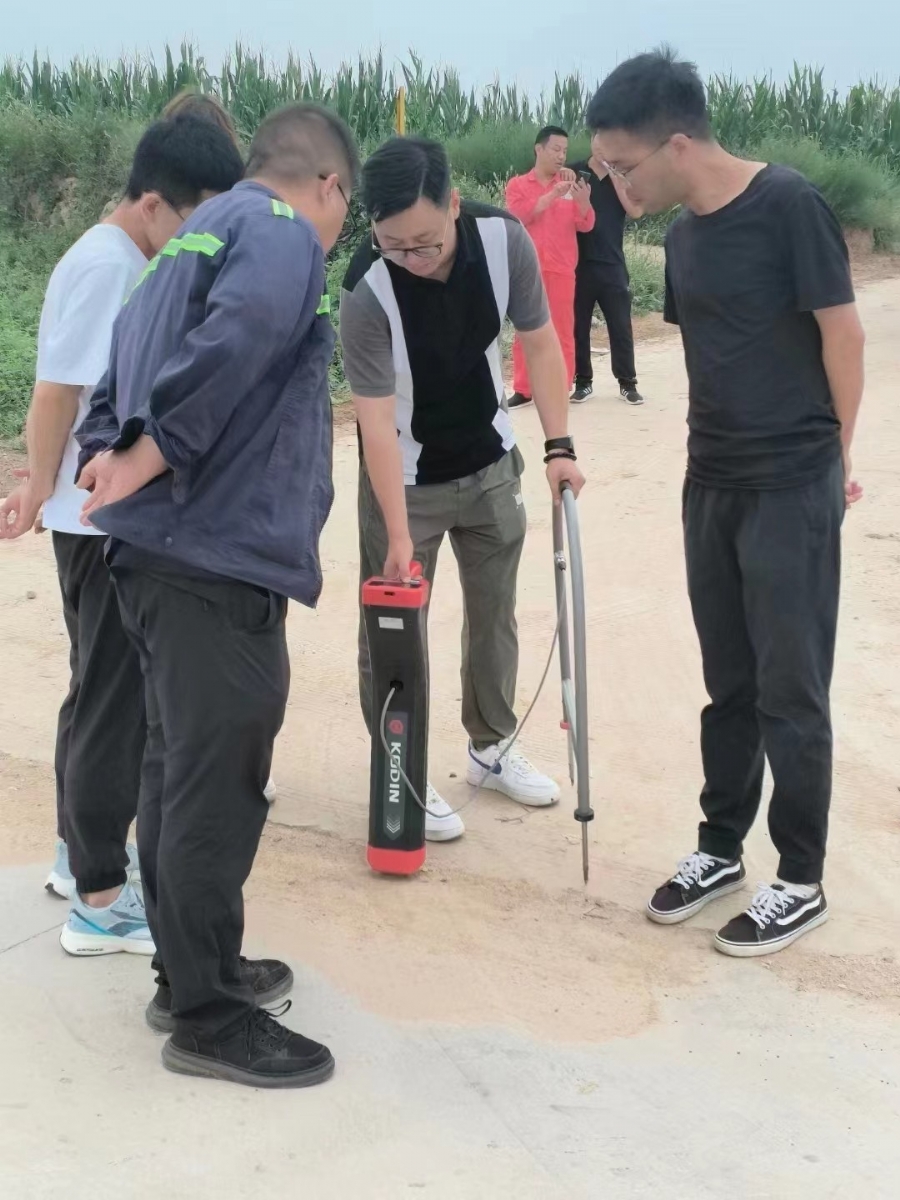

三、使用現場：

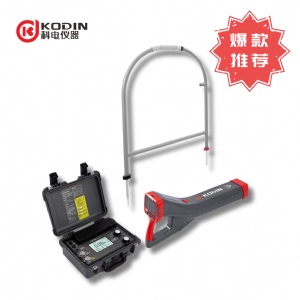

四、標配產品裝箱清單：

1、KODIN 9A-FM接收機 1

2、KODIN 9A-FM/S80發射機 1

3、A字架（帶A字架連接線） 1

4、KODIN 9系列-FM接收機手提包 1

5、4.2V 2A電源適配器 1

6、33.6V 2.5A電源適配器 1

7、直流電源線 1

8、輸出線 1

9、Micro USB數據線 1

10、鐵銼 1

11、接地釘 2

12、磁吸 1

13、250V5A保險絲 2

14、SIM卡取卡針 1

15、便攜式鋰電池組（36V15Ah）+充電器 選配

16、接收機電池倉（帶電池） 選配

17、屏幕貼膜 選配
